Die Teile entwerfen
Liste von Ersatzteilen
SCHLÜSSEL nein. | Teilnummer. | Menge | Teilbeschreibung | Maschine serienmäßig nein. | |

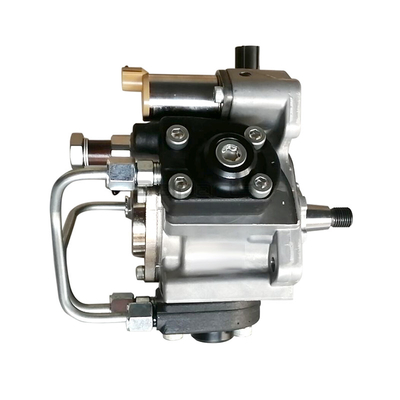

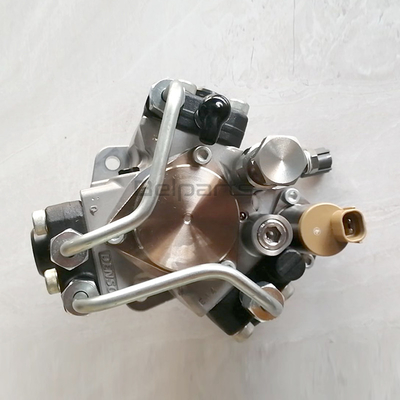

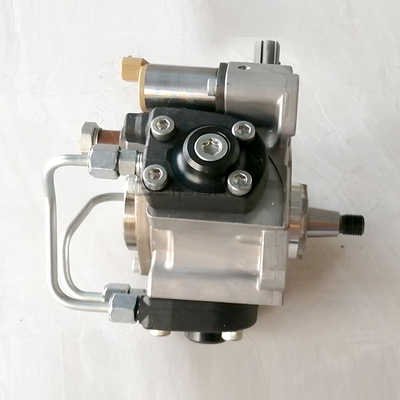

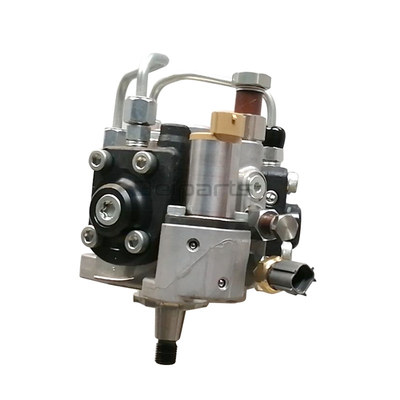

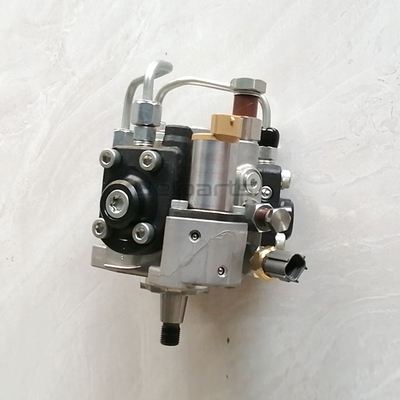

1 | 8-98091-565-3 | 1 | PUMPE ASM; INJ | ||
2 | 8-94399-256-0 | 3 | BOLZEN; INJ-PUMPE M8X28 |
||
6 | 8-97601-154-1 | 1 | KLAMMER; INJ-PUMPE ZU C/BL | ||
16 | 8-97602-674-3 | 1 | ROHR; INJ NO.1 | ||
17 | 8-97602-675-3 | 1 | ROHR; INJ NO.2 | ||
18 | 8-97601-771-3 | 1 | ROHR; INJ NO.3 | ||
19 | 8-97600-996-4 | 1 | ROHR; INJ NO.4 | ||
20 | 8-97600-997-3 | 1 | ROHR; INJ NO.5 | ||
21 | 8-97600-998-3 | 1 | ROHR; INJ NO.6 | ||
31 | 8-97329-703-6 <8-97329-703-2> |
6 | DÜSE ASM; INJ | BIS 574127 | |
31 | 8-98151-837-3 | 6 | DÜSE ASM; INJ | 574128 - 590156 | |
31 | 8-98284-393-0 | 6 | DÜSE ASM; INJ | 590157 - OBEN | |
61 | 8-98008-895-0 | 6 | BOLZEN; KLAMMERN-DÜSEN-HALTER M8X54 |
||
66 (A) | 8-94173-412-0 | 6 | DICHTUNG; INJ-DÜSE ID=23.3 |
||
66 (B) | 8-98079-248-0 <8-97601-447-2> |
6 | DICHTUNG; INJ-DÜSE ID=9.2 T=8.1 |
||
68 (A) | 1-09701-172-3 <1-09701-172-2> |
5 | CLIP; INJ-ROHR | BIS 515424 | |
68 (A) | 8-97330-118-3 | 5 | CLIP; INJ-ROHR | 515425 - OBEN | |
68 (B) | 1-09701-173-2 <1-09701-173-1> |
5 | CLIP; INJ-ROHR | BIS 515424 | |
68 (B) | 8-97330-119-3 | 5 | CLIP; INJ-ROHR | 515425 - OBEN | |
69 | 1-13319-065-0 | 1 | KLAMMER; INJ-ROHRSCHELLE | ||
71 (A) | 0-28050-870-0 | 1 | BOLZEN; Haltewinkel FLANSCH M8X70 |
||
71 (B) | 0-28151-200-0 | 1 | BOLZEN; Haltewinkel FLANSCH M12X100 |
||
94 | 8-98028-999-1 | 6 | KLAMMER; INJ-DÜSE | ||
110 | 0-91180-106-0 | 4 | NUSS; CLIP FLANSCH M6 |
||
118 | 0-28650-625-0 | 1 | BOLZEN; CLIP, INJ-ROHR FLANSCH M6X25 |
BIS 515424 | |
118 | 0-28650-635-0 | 1 | BOLZEN; CLIP, INJ-ROHR FLANSCH M6X35 |
515425 - OBEN | |
121 | 8-97383-427-0 | 2 | ROHR; BRENNSTOFF, KRAFTSTOFFPUMPE, SOG | BIS 534685 | |
121 | 8-97383-427-0 | 4 | ROHR; BRENNSTOFF, KRAFTSTOFFPUMPE, SOG | 534686 - OBEN | |
133 | 8-98203-705-1 | 1 | ROHR; INJ-DÜSEN-LECK WEG | ||
134 (A) | 1-09675-037-1 | 6 | BOLZEN; GELENK, LECK WEG VOM ROHR RINGBOLZEN M8X18 |
||
134 (B) | 8-94396-711-0 | 2 | BOLZEN; GELENK, LECK WEG VOM ROHR FLANSCH M10X21 |
||
135 (A) | 1-09630-083-0 | 4 | DICHTUNG; GEMEINSAMER BOLZEN, LECK WEG VOM ROHR ID=10.2 OD=15.2 |
BIS 574127 | |
135 (B) | 8-97600-925-0 | 6 | DICHTUNG; GEMEINSAMER BOLZEN, LECK WEG VOM ROHR ID=8.3 |
BIS 574127 | |
135 (B) | 8-98065-992-0 | 6 | DICHTUNG; GEMEINSAMER BOLZEN, LECK WEG VOM ROHR ID=8.3 |
574128 - OBEN | |
135 (C) | 8-98079-755-0 | 1 | DICHTUNG; GEMEINSAMER BOLZEN, LECK WEG VOM ROHR ID=10.2 OD=17 |
574128 - OBEN | |
135 (D) | 8-97240-975-0 | 1 | DICHTUNG; GEMEINSAMER BOLZEN, LECK WEG VOM ROHR ID=10.6 |
574128 - 576049 | |
135 (D) | 8-98231-393-0 | 1 | DICHTUNG; GEMEINSAMER BOLZEN, LECK WEG VOM ROHR ID=10.6 |
576050 - OBEN | |
154 | 9-09561-111-0 | 6 | DICHTUNG; VERBINDUNGSSTÜCK ID=11.0 |
BIS 574127 | |
154 | 0-95690-111-0 | 6 | DICHTUNG; VERBINDUNGSSTÜCK ID=11.0 |
574128 - OBEN | |
169 (A) | 0-91180-110-0 | 2 | NUSS; Haltewinkel FLANSCH M10 |
||
169 (B) | 0-91180-112-0 | 1 | NUSS; Haltewinkel FLANSCH M12 |
||
176 (A) | 1-09675-095-1 | 2 | BOLZEN; AUGE, KRAFTSTOFFPUMPE FLANSCH M16X30 |
BIS 534685 | |
176 (A) | 1-09675-095-1 | 4 | BOLZEN; AUGE, KRAFTSTOFFPUMPE FLANSCH M16X30 |
534686 - OBEN | |
176 (B) | 8-98011-269-0 | 1 | BOLZEN; AUGE, KRAFTSTOFFPUMPE AUGBOLZEN M10X38 |
||
177 | 1-09630-086-0 | 4 | DICHTUNG; AUGBOLZEN, INL, BRENNSTOFFZUFÜHRUNG PUMPE |
BIS 534685 | |
177 | 1-09630-086-0 | 8 | DICHTUNG; AUGBOLZEN, INL, BRENNSTOFFZUFÜHRUNG PUMPE |
534686 - OBEN | |
199 | 8-97602-218-0 | 2 | DICHTUNG; AUGBOLZEN | ||
200 | 8-98008-791-0 | 1 | ROHR; BRENNSTOFFZUFÜHRUNG | ||
205 | 8-98023-581-0 | 1 | SENSOR; BRENNSTOFF-TEMPERATUR | ||
210 | 8-97603-307-0 | 1 | ROHR; INJ, C/R | ||
211 | 8-98152-950-2 <8-97323-019-0> |
1 | SCHIENE ASM; COMMON | ||
212 | 1-09040-091-1 | 2 | BOLZEN; SCHIENE ASM BOHRWERKZEUG DES FLANSCH-M10X34 |
||
216 | 8-97602-173-0 | 1 | BOLZEN; AUGE | ||
265 | 8-98074-955-0 | 1 | VENTIL; KRAFTSTOFFPUMPE | ||
271 (A) | 1-09623-464-0 | 1 | DICHTUNG; INJ-PUMPE ID=139.6 |
||
271 (B) | 8-98031-844-0 | 1 | DICHTUNG; INJ-PUMPE ID=52 |
||
288 (A) | 1-09630-083-0 | 3 | DICHTUNG ID=10.2 OD=15.2 |
||
288 (B) | 1-09630-085-0 | 3 | DICHTUNG ID=14.2 OD=19.2 |
BIS 585209 | |
288 (B) | 8-98251-345-0 | 3 | DICHTUNG ID=14.2 OD=19.2 |
585210 - OBEN | |
382 | 8-97375-384-0 | 1 | SCHLÜSSEL; ANTRIEBSACHSE | BIS 574127 | |
382 | 8-98161-995-0 | 1 | SCHLÜSSEL; ANTRIEBSACHSE | 574128 - OBEN | |
392 | 0-91180-110-0 | 2 | NUSS; SCHIENE ASM FLANSCH M10 |
||
424 | 8-98181-831-0 | 1 | ÜBERHOLUNGS-AUSRÜSTUNG; VERSORGUNGS-PUMPE |
Versorgungs-Fähigkeit: 1000-teilig/Stücke pro Monat
Verpacken u. Lieferung
Verpackendetails: 1. entsprechend Aufträgen, verpacken Sie die Ersatzteile eins nach dem anderen durch Ölpapier;
2.Put sie in kleine Kartonkästen eins nach dem anderen;
3.Put die verpackten kleinen Kartonkästen in größere Kartonkästen eins nach dem anderen;
4.Put die größeren Kartonkästen in Holzkisten gegebenenfalls besonders für den Versand durch Meer.
5. werden Waren durch Ölpapier und Plastiktaschen nach innen verpackt
Paket des Holzetuis 6.using.
7.we stützen die Nachfrage nach Maß nach Paket
Hafen
Hafen: Huangpu
Vorbereitungs- und Anlaufzeit: 1-5 Tage nach Zahlung
Bild-Beispiel:
1. Um sich zu vergewissern passen unsere Teile mit Ihrem zusammen, besprechen wir und tauschen unsere Teildetails mit einander aus
2. Die Originalteile und DIE Soem-Teile sind für Ihre Wahl verfügbar.
3. Konkurrenzfähiger Preis für Originalteile und Soem-Teile.
4. Damit Sie überprüfen Ihre Kosten, werden die Größe, das Gewicht und die Fracht unseres Teils wenn Zitat angeboten.
5. Vor dem Verkauf manchmal die Teile wären möglicherweise vergriffen, wir bestätigen unsere Zustand auf Lager zu Ihnen.
1. Für die Teile auf Lager, können wir innerhalb 2 Tage liefern.
2. Sicherer Verpackung der Sperrholzkiste, des Kartons oder der Palette usw. werden unsere Teile benutzt.
3. DHL, FEDEX, UPS, TNT, EMS, SF EILusw. werden für Ihre Wahl angeboten.
4. Keep verfolgend nach Lieferung und Feedback irgendeine Situation, bis Sie die Teile safly erhalten
1. 3 Monate, 6 Monate, wird 1-jährige Garantie unseren Teilen seit dem Versanddatum, abhängen von den Teilen angeboten.
2. Wir können technische Vorschläge anbieten, wenn Sie die Teile installieren
