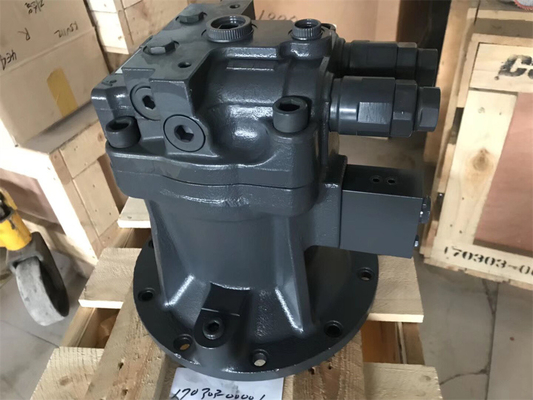

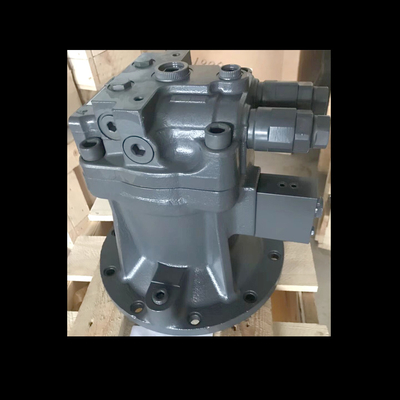

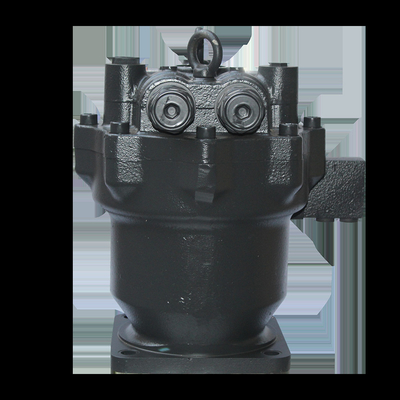

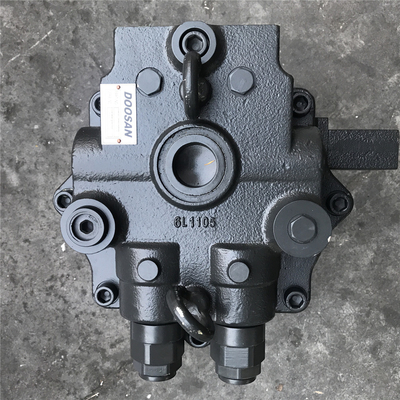

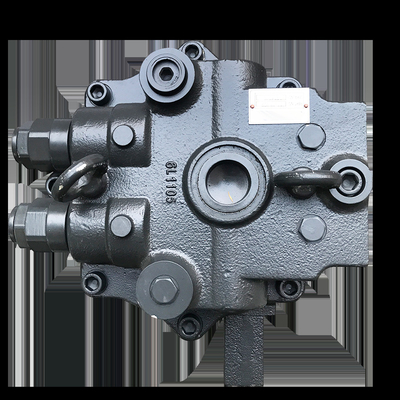

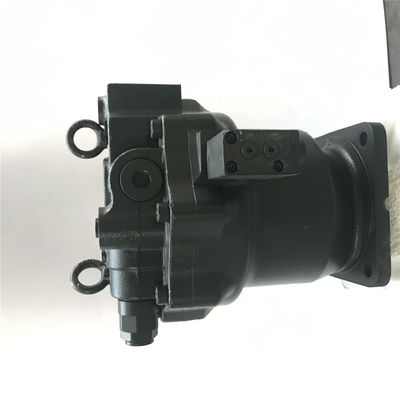

Kleiner des Hydraulikbaggers DX15 Hydraulikmotor FO des Schwingen-Motor 2401-9253 doosan
| # | Teilnummer | Teil-Name | Kommentar | Menge. | Preisantrag |
|---|---|---|---|---|---|
| - | 2401-9253 | SCHWINGEN-MOTOR | 19 Kilogramm | 1 | |
| AD0876B | RITZEL ASS'Y | 1 | |||
| 1 | AD0613C | WOHNUNG, LAGER | 1 | ||
| 2 | AD0875B | GANG, ZAHNTRIEB | 1 | ||
| 3 | AA0006A-5 | TRAGEN, VORDER | 1 Kilogramm | 1 | |
| 4 | AD0160A | TRAGEN, BALL | 1 | ||
| 5 | A42041 | STECKER, SOCKEL | 1 | ||
| 6 | AD0121A | RING, X | 1 | ||
| 7 | 7384-3 | SCHELLEN SIE UND BEHALTEN | 1 | ||
| 8 | 9022S-6 | O-RING | 1 | ||
| B | 2-160DOS-E3379 | MOTOR ASS'Y | 19 Kilogramm | 1 | |
| 16 | 9050 | DICHTUNG | 1 | ||
| 17 | 7390-1 | ÜBERZIEHEN SIE, ABNUTZUNG | 1 | ||
| 18 | 9022S-6 | O-RING | 2 | ||
| 34 | A40001-14 | O-RING (IBP-14) | 2 | ||
| 35 | AH0111A-2 | FRÜHLING | 2 | ||
| 19 | 8432S-4 | ÜBERZIEHEN SIE V/V, SCHWINGEN SIE MOT (FJK | 1 | ||
| 20 | 9022S-2 | O-RING | 1 | ||
| 21 | 8435S-6 | V-/Vsteuerung, S/W MOT (FJK | 1 | ||
| 22 | 8915-1 | ÜBERZIEHEN SIE, BALANCE | 1 | ||
| 23 | 7383 | FRÜHLING | 2 | ||
| 24 | 9135-1 | IN DER DICHTUNG (=>D500950) | 1 | ||
| 25 | 14351 | PIN | 2 | ||
| 26 | 9135-2 | DICHTUNG, ÄUSSERES GESICHT | 1 | ||
| 27 | AD0690C-4 | ANTRIEB, 2K | 1 | ||
| 28 | 7403CH-403 | ROLLE, SEAT | 1 | ||
| 29 | 8433 | VENTILTRIEB, S/W MOT (FJK | 1 | ||
| 30 | 9022S-12 | O-RING | 3 | ||
| 31 | 8355S-41 | WOHNUNG | 1 | ||
| 32 | AA0013A-1 | BALL-STAHL, S/W MOT (FJK | 2 | ||
| 33 | AH0110A | STECKER | 2 | ||
| 36 | 14300 | BOLZEN, HEXE. | 4 | ||
| 39 | A42041 | STECKER, SOCKEL | 1 | ||
| * | MA5511 | DICHTUNGS-AUSRÜSTUNG (6.8.16.8 .20.24.26.30.34) | 1 | ||
| C | AH0352B-150 | SICHERHEITSVENTIL | 2 | ||
| 40 | AH0347D | KÖRPER, VENTIL | 1 | ||
| 41 | AH0307B | PATRONE | 2 | ||
| 42 | AH0308B | KOLBEN | 2 | ||
| 43 | AH0335B | KOLBEN | 2 | ||
| 44 | AH0312A | STECKER, ÖFFNUNG | 2 | ||
| 45 | AH0310B | STECKER | 2 | ||
| 46 | AH0338A | KRAGEN | 2 | ||
| 47 | AH0313B-4 | STECKER, ÖFFNUNG | 2 | ||
| 48 | AH0311A-0 | FRÜHLING | 2 | ||
| 49 | A40001-25 | O-RING | 2 | ||
| 50 | AH0318A | KAPPE, DICHTUNG | 2 | ||
| 51 | A40001-28 | O-RING | 2 | ||
| 52 | A40001-20 | O-RING | 2 | ||
| 53 | AA0008A-20 | SCHELLEN SIE, UNTERSTÜTZUNG | 4 | ||
| 54 | AH0339A | ELEMENT, FILTER | 2 | ||
| 55 | AH0349A-0 | UNTERLEGSCHEIBE | |||
| 58 | AA0033A-50 | BOLZEN, HEXEN-SOCKEL-KOPF | 6 | ||
| 59 | A40001-16 | O-RING 1BP16 | 2 | ||
| * | MA5507 | DICHTUNGS-AUSRÜSTUNG, ENTLASTUNG V/V (49.50.51.52 .53) | 1 |
| Teilnummer | Teil-Name |
|---|---|
| 2.403-00172 | GANG-VERSAMMLUNG, ZAHNTRIEB |
| AD0875B | GANG, ZAHNTRIEB |
| AD0876B | RITZEL ASS'Y |
SOLAR-015 PLUS; SOLAR-015; SOLAR-015 PLUS; DX15; SOLAR-015 PLUS; SOLAR-018-VT; SOLAR-018-VT; DX18;
| Modell | Abschnittknoten |
|---|---|
| DX15 | KÖRPERTEILE/MAIN ROHRLEITUNG (5) |
| DX15 | HYDRAULISCHER MOTOR DER TEIL-/SCHWINGEN |
| SOLAR-015 | KÖRPERTEILE/MAIN ROHRLEITUNG (1) |
| SOLAR-015 PLUS | HYDRAULISCHER MOTOR DER TEIL-/SCHWINGEN |
| SOLAR-015 | ANDERES ZERTEILT/SCHWINGEN-MOTOR |
| SOLAR-015 PLUS | KÖRPERTEILE/MAIN ROHRLEITUNG (5) |
| SOLAR-015 PLUS | ANDERES ZERTEILT/SCHWINGEN-MOTOR |
| SOLAR-015 PLUS | KÖRPERTEILE/MAIN ROHRLEITUNG (5) |
| SOLAR-015 PLUS | KÖRPERTEILE/MAIN ROHRLEITUNG (5) |
| SOLAR-015 PLUS | HYDRAULISCHER MOTOR DER TEIL-/SCHWINGEN |
