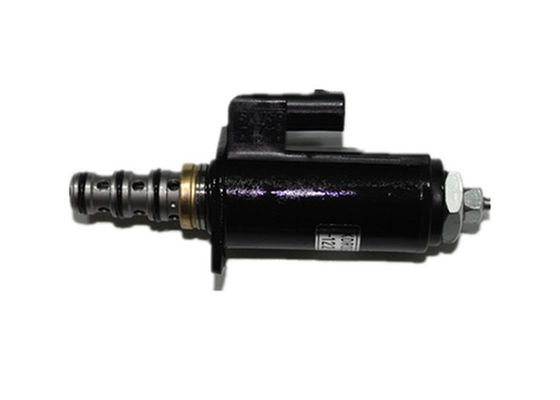

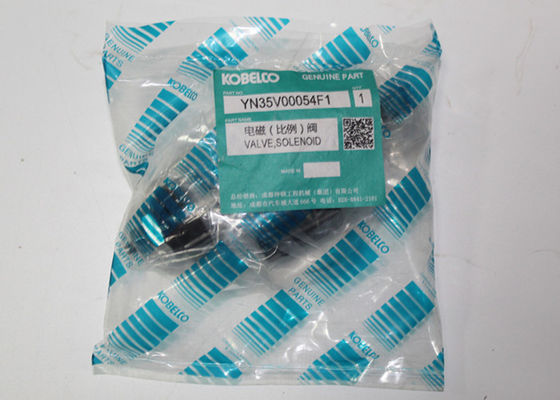

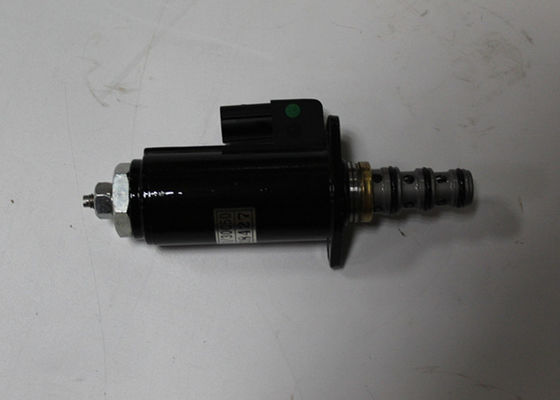

MAGNETVENTIL YN35V00048F1/YN35V00054F1 SK350-8 FÜR KOBELCO
Spezifikation
| Name | Hydraulisches Magnetventil |
| Verwendet für Baggermodell | SK350-8 |
| Teilnummer | YN35V00048F1 KDRDE5K-30C50-122 |
| Anwendung | Bagger |
| Größe | Geschlechtskrankheit |
| Kategorien-Gruppe | Elektrische Teile |
| verwandte Produkte |
1. Druckschalter 2. StepperMotor-Zus 3. Magnetventil 4. Sensor 5. Flammabriss-Solenoid 6. Verschiedener Starter-Schalter 7. Computer-Brett/Monitor 8. Anstellen des Motors 9. Generator/Generator … |
54F1 MAGNETVENTIL Kobelco-Teile SK170 ACERA M-9, SK295-9, SK350-9, SOLENOID SK260-9
Kobelco-Teilkatalog
(SK170 ACERA M-9) - KETTENBAGGER - REIHE 3 NON-REGULATED (1/12-12/13)
(35.106.AN [01]) - HYDRAULIKPUMPE, VERSAMMLUNG „YN35V00054F1
(SK260-9) - BAGGER ACERA-KENNZEICHEN-9 - REIHE 4 (NA) ASN LL14U1700 (3/11-12/13)
(08-026 [00]) - MAGNETVENTIL, VERSAMMLUNG „YN35V00054F1
(08-023 [04]) - REGLER, VERSAMMLUNG „YN35V00054F1
(08-023 [03]) - REGLER, VERSAMMLUNG „YN35V00054F1
(SK295-9) - BAGGER ACERA-KENNZEICHEN-9 - REIHE 4 (NA) ASN LB07U0900 (2/11-12/13)
(08-026 [00]) - MAGNETVENTIL, VERSAMMLUNG „YN35V00054F1
(08-023 [04]) - REGLER, VERSAMMLUNG „YN35V00054F1
(08-023 [03]) - REGLER, VERSAMMLUNG „YN35V00054F1
(SK350-9) - BAGGER-REIHE ACERA-KENNZEICHEN-9 4 (NA) ASN YC12U2401 (9/11-12/13)
(07-002 [02]) - REGLER UND SOLENOID „YN35V00054F1
(01-015 [02]) - HYDRAULIKPUMPE-VERSAMMLUNG „YN35V00054F1
|
Position. |
Teilnummer |
Menge |
Teilname |
Kommentare |
|---|---|---|---|---|
|
. . |
YN35V00054F1 |
[1] |
MAGNETVENTIL |
KOB-Versammlung, einschließlich 1 - 12 |
|
1. |
Na |
[1] |
NICHT INSTAND GEHALTEN |
FÜR Spule |
|
2. |
Na |
[1] |
NICHT INSTAND GEHALTEN |
FÜR Ärmel |
|
3. |
Na |
[1] |
NICHT INSTAND GEHALTEN |
FÜR Frühling |
|
4. |
Na |
[1] |
NICHT INSTAND GEHALTEN |
FÜR Ring behalten |
|
5. |
YN35V00004S361 |
[1] |
O-RING |
KOB |
|
6. |
YN35V00004S362 |
[1] |
O-RING |
KOB |
|
7. |
YN35V00004S363 |
[1] |
O-RING |
KOB |
|
8. |
Na |
[1] |
NICHT INSTAND GEHALTEN |
FÜR Solenoid |
|
9. |
YN35V00018S802 |
[1] |
NUSS |
KOB |
|
10. |
ZD12P02000 |
[1] |
O-RING, 2.4mm Thk x 19.8mm Identifikation, Duro 90 |
± 0,22 x KOB Identifikation 19,80 Od 24mm |
|
11. |
Na |
[1] |
NICHT INSTAND GEHALTEN |
FÜR Namensschild |
|
12. |
Na |
[1] |
NICHT INSTAND GEHALTEN |
FÜR Namensschild |
|
. . |
YN35V00054S100 |
[1] |
AUSRÜSTUNG |
Inspektion einschließlich 5 - 7, 9 - 10 |
