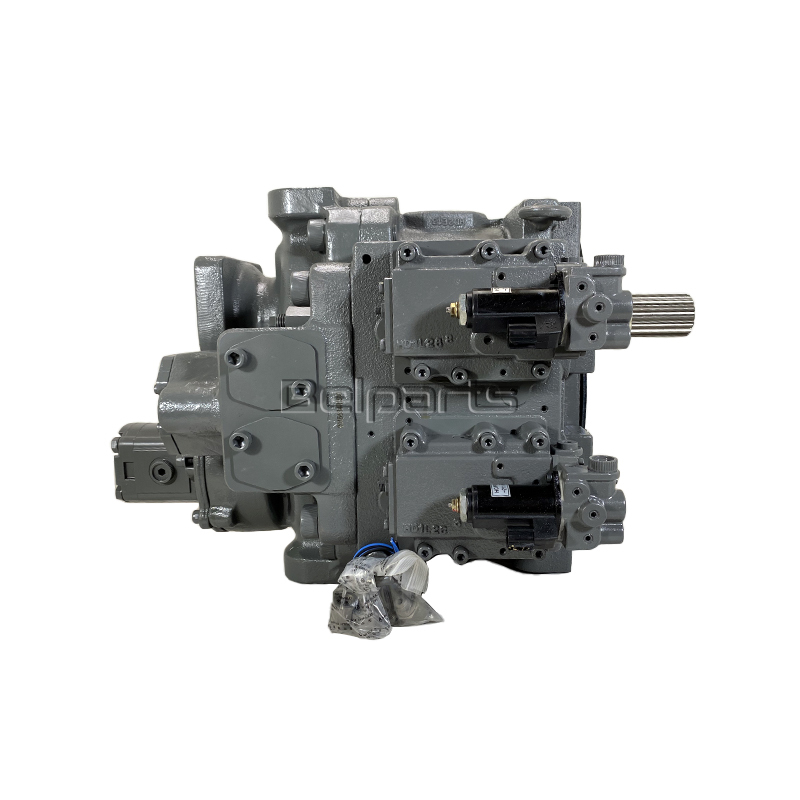

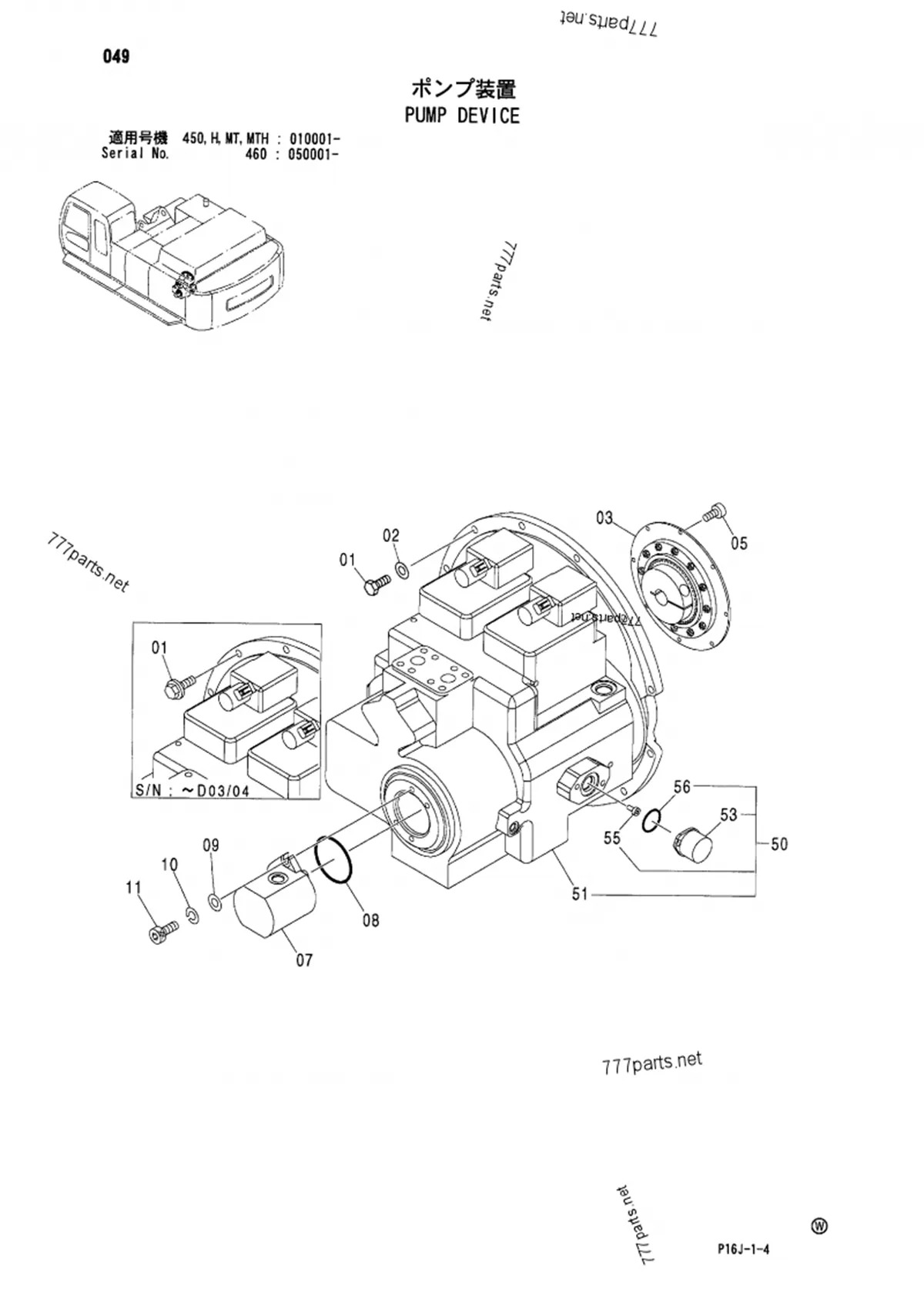

HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02 Bagger Hauptpumpen-Baugruppe

HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02 Bagger-Hauptpumpen-Baugruppe

Die Axialkolbenpumpe mit kippbarer Taumelscheibe ist das unbestrittene Arbeitspferd für primäre Hydraulikkreise in modernen Baggern. Ihr Kernprinzip beinhaltet mehrere axial (parallel zur Antriebswelle) angeordnete Kolben innerhalb eines rotierenden Zylinderblocks. Jeder Kolben verfügt über einen Gleitschuh, der auf einer nicht rotierenden Taumelscheibe gleitet, die relativ zur Achse der Antriebswelle abgewinkelt ist. Wenn sich der Zylinderblock dreht, bewegen sich die Kolben in ihren Bohrungen hin und her: Sie bewegen sich während der halben Umdrehung, in der der Abstand der Taumelscheibe zunimmt (Saughub, Ansaugen von Flüssigkeit aus dem Einlassanschluss), nach außen und werden während der entgegengesetzten halben Umdrehung, in der der Abstand abnimmt, nach innen gezwungen (Druckhub, Druckbeaufschlagung der Flüssigkeit zum Auslassanschluss). Das entscheidende Strukturelement für die variable Verdrängung ist der einstellbare Taumelscheibenwinkel. Durch Ändern dieses Winkels (typischerweise über einen hydraulischen Servokolben, der vom Bediener oder der Maschinen elektronik gesteuert wird), wird die Hublänge der Kolben verändert. Ein größerer Winkel erhöht den Kolbenhub und damit die Pumpenverdrängung (Durchflussrate), während ein Winkel von Null zu einer Verdrängung von Null führt. Zu den wichtigsten strukturellen Komponenten gehören die Antriebswelle, der rotierende Zylinderblock mit Präzisionskolbenbohrungen, Kolben mit Gleitschuhen, Taumelscheibe mit Kippmechanismus, Ventilplatte (stationär, mit nierenförmigen Anschlüssen für Einlass/Auslass) und ein robustes Gehäuse. In Baggern bietet dieses Design eine außergewöhnliche Effizienz über einen weiten Betriebsbereich, eine präzise Durchflussregelung, die für den koordinierten Mehrfunktionsbetrieb unerlässlich ist, und Hochdruckfähigkeiten, die für Grabkräfte benötigt werden.
